雙座動感汽車駕駛模擬器-雙座模擬駕駛艙

        2021-10-29 14:24:54 熱度:°
          雙座動感汽車駕駛模擬器設備由模擬駕駛艙、視景模擬駕駛軟件、六自由度運動平臺、伺服控制器、伺服驅動系統等組成。六自由度平臺系統由Stewart機構的六自由度運動平臺、計算機控制系統、驅動系統等組成。下平臺安裝在地面的固定基座基上,上平臺為支撐平臺。計算機控制系統通過協調控制電動缸的行程,實現運動平臺的六個自由度的運動,即笛卡爾坐標系內的三個平移運動和繞三個坐標軸的轉動。

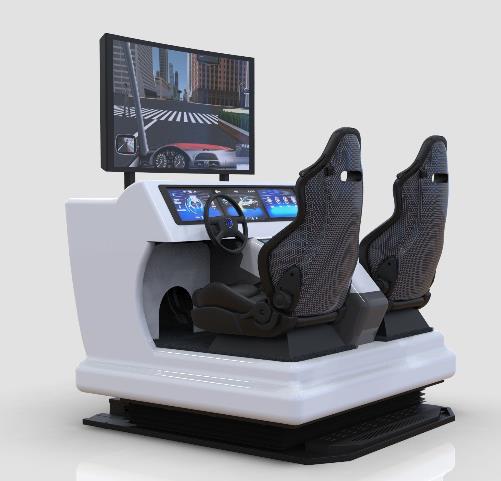

        雙座汽車駕駛模擬器

          各主要部分簡述如下:

          模擬駕駛艙:雙人座駕駛座艙采用玻璃鋼或者金屬外殼用模具一次鑄造成型,堅固耐用,永不變型;外觀簡潔大方、時尚亮麗。五大操作件及儀表臺采用真車實件配置,轉向機構采用真車方向機總成構建,實車轉數方向自動回位;檔位外罩采用真車中央通道,具有真車實感。駕駛艙是由轉向器、油門、離合器、腳剎車、手剎車等操縱機件及座椅等組成。

          視景模擬駕駛軟件:視景全部由計算機實時生成三維圖像。32位真彩色,24幀/秒。多自由度數學模型,實現汽車模擬駕駛各種道路及相關駕駛技術考試、訓練項目的逼真動感模擬。

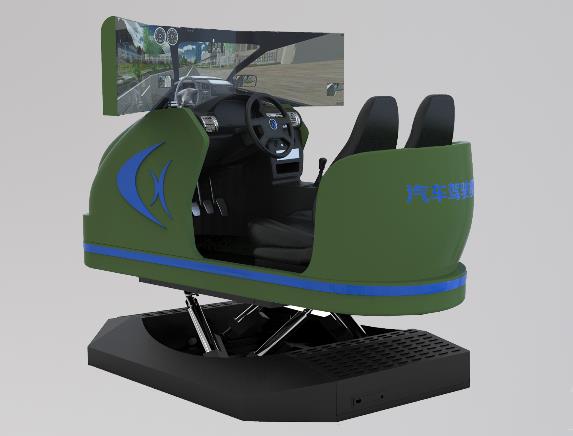

        雙座動感汽車駕駛模擬器

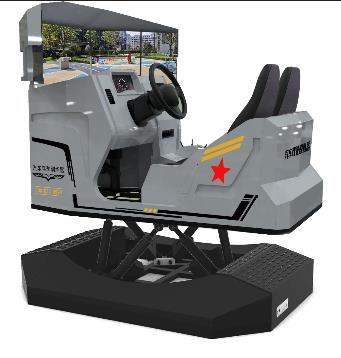

        雙座動感汽車駕駛模擬器

          運動平臺:基于最優算法的六自由度平臺控制系統與六自由度平臺姿態解算系統,根據運動控制的運動指令,進行相應的運動;系統控制服務器根據全景視頻的內容提取相應的動作,并且解算成運動控制能夠識別的運動指令,與此同時控制視景同步運行。

          上下運動平臺:上平臺,連接需要被模擬動作的機構。上鉸鏈,雙回轉軸的虎克鉸結構,用于連接上平臺與電動缸的活塞桿。下鉸鏈,單虎克鉸結構,用于連接固定基座與電動缸的筒體。下平臺,安裝固定基座。

        雙座汽車駕駛模擬器
        雙座動感汽車駕駛模擬器

          計算機控制系統硬件:運動控制計算機(伺服控制單元):實現平臺系統啟動/停止、接收上位機發來的位姿控制信息、對電動缸進行運動控制、監控伺服電機驅動器的工作狀態、監控系統的運動狀態、完成故障處理以及安全保護工作。

          信號調理單元:完成與平臺系統運動狀態相關的各種傳感器信號、測試信號和數字I/O信號的調理,以及伺服驅動器的驅動等。

          系統控制軟件:運動控制計算機的軟件包括運動控制軟件和邏輯控制軟件。

        ?
